螺纹式插装导关阀-导压、提动式

●液控单向阀是非调节的开关阀仅使用负荷锁固，因此不提供流畅的运动控制。
●允许经一单向阀自由流通由1口到2口，当3口导压使用时1口到2口不通形成锁固。
●Pilot to open check valves are non modulating on/off valves used for load locking only and do not provide smooth motion control.
●They allow free flow from port 1 to2 then block reverse flow when a pilot pressure is sensed at portt 3 onabling a pilot piston to push the poppet on its seat,they close flow from port 1 to port 2

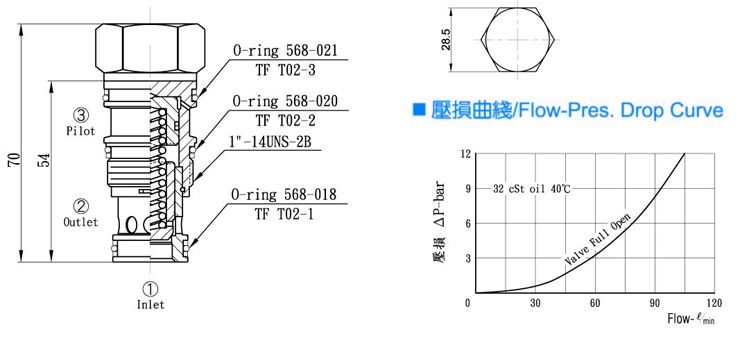

注:阀孔型号:Valve Cavity:C02
成型刀具 Cavity Tools:CT02-D.CT02-R
请参阅 Reference P102

型号 Model	阀系说明 Description	额定流量 Rated Flow	最高压力 Max.pressure	重量 Weight
CPO-T02	提动式 Poppet type 1:8:1导压比 1:8:1pilot ratio	100ℓ/min	315bar	0.24Kg

CPO	T02	X	0.2	N
系列编号： 导关阀 Series No. pilot to Close Check Valves	阀孔型号 Cavity Size	调整方式 Controls X-标准型 Standard Type	单向阀开阀压 Cracking pressure 0.2-0.2 bar 2.0-2.5 bar 4.0-4.0 bar 7.0-7.0 bar 9.0-9.0 bar	油封材质 Seals:N-丁腈橡胶 Buna N. V-氟橡胶 Viton.
