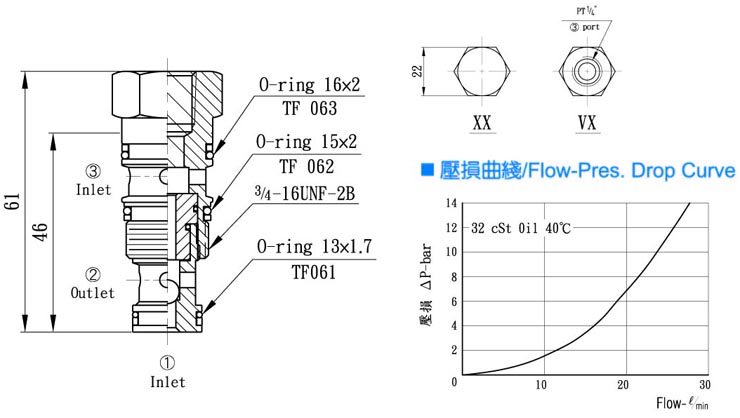

螺纹式插装梭动阀-钢珠型

●最大内泄漏量0.4cc/min。
●高压导引信号选择钢珠型梭阀。
●Maximum leakage 0.4cc/min.
●Ball type shuttle cartridge for high pressure pilot signal selection
注:阀孔型号:Valve Cavity:C063
成型刀具 Cavity Tools:CTD6-D.CTD6-R
请参阅 Reference P98

型号 Model	阀系说明 Description	额定流量 Rated Flow	最高压力 Max.pressure	重量 Weight
CAA-063	钢珠型 Ball type	20ℓ/min	315bar	0.12Kg

CAA	063	XX	N
系列编号： 梭动阀 Series No. shuttle Valves	阀孔型号 Cavity Size	调整方式 Controls XX-标准型 Standard Type VX-附外部导压口 With externel pilot port	油封材质 Seals:N-丁腈橡胶 Buna N. V-氟橡胶 Viton.
