裸管式油冷却器HH系列

H	H	-14	05	-	-

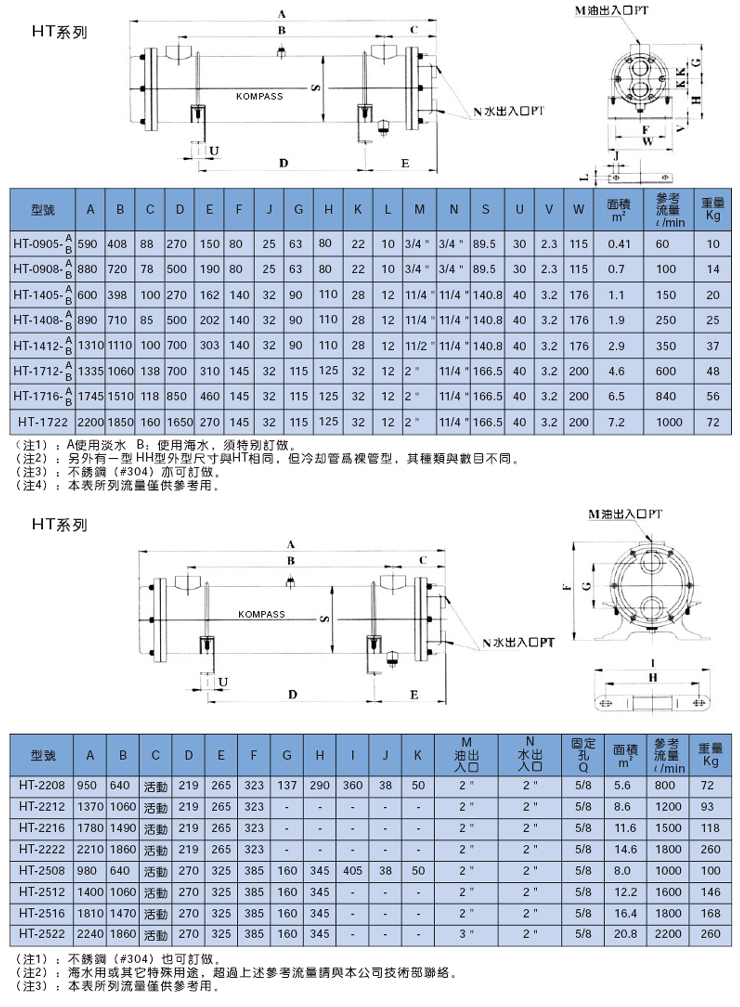

系列号码	冷却种类	冷却器外径	冷却器长度	连接型	用途
油冷却器	HH-裸管式	请参考尺寸图		-：接管型 F：法兰型	-：淡用水 B：海用水

1、冷却管的油口两方可自由决定出入口，油液本身流向不受限制，而水的入口一定要由下方的进水口进入，由上方的出水口出水。
2、限用淡水，使用海水的情况须特别定做。
3、食品及化学药品决不能使用。
4、水入口与油入口的温度差在80°C以上时不能使用。
5、最高使用压力：油侧1MPa,水侧0.7MPa。
6、水侧（即传热管内部）每四个月或半年，清除水垢一次，方可保持良好的冷却效果。
7、高黏度的油液请将油量与水量保持等量。

1、传热面积广：本冷却器的传热管采用暨片卷圈的设计，其接触面积广，故传热效果比一般平滑传热管要高。
2、传热良好：本冷却器的传热管与暨片间完全采用焊锡焊接，使传热管与暨片一体化，故传热良好且确实，达到良好的冷却效果。
3、油流完全搅拌：暨片卷圈成波浪型，故能使油液完全流通，搅拌达成良好的冷却效果。
4、能适合大流量：传热管支数减少，使用油液流畅面积增大，且能防止压力的损耗。内配有隔板引导流向，能产生弯曲流向，增长流程，发挥效力。
5、良好的传热管：采用导热性良好的99.9%纯铜，为最适合散热的冷却管。
6、不漏油：因板管与本体采用一体化设计，可以避免水与油混合的困扰，同时在出厂前经过气密测试确实紧密，故能达到防漏的目的。
7、装配容易：脚座可360度自由转动，对于本体随意更换方向及角度装配，通过脚座可直接焊接在母机或油槽的任何位置，既方便又简单。
