标准硬爪

详情介绍

标准硬爪


规格型号：

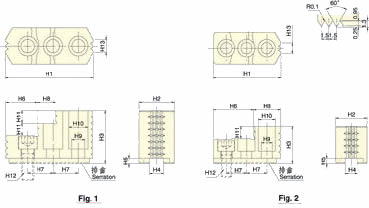

型式\尺寸 H-1 H-2 H-3 H-4 H-5 H-6 H-7 H-8 H-9 H-10 H-11 H-12 H-13 适用夹头 三爪重量
(kg)		 参考图
HJ05 53 23 28 10 4 30.5 14 22.5 13.5 8.5 10 M8 6 3H-05 0.4 Fig.2
HJ06 67 31 35 12 5 40 20 26.6 17 11 12 M10 16 3H-06,3P-06 1.0 Fig.2
HJ08 86 35 51 14 5 31 25 18 19 13 12 M12 12 3H-08,3P-08 1.95 Fig.1
HJ10 101 40 54 16 5 43 30 17 19 13 13 M12 15 3H-10,3P-10 2.9 Fig.1
HJ12 103 50 52 21 5 62.5 30 40.5 25 17 17 M16 30 3H-12 2.65 Fig.2
HJ12-1 103 50 52 18 5 62.5 30 40.5 22 15 17 M14 30 3P-12 2.7 Fig.2
HJ15 149 62 86 22 8 63 43 43 32 21 20 M20 40 3H-15 9.4 Fig.1
HJ15-1 149 62 86 25.5 5 63 43 43 32 21 20 M20 40 3P-15 9.5 Fig.1

外观尺寸：
型式\尺寸 H-1 H-2 H-3 H-4 H-5 H-6 H-7 H-8 H-9 H-10 H-11 H-12 H-13 适用夹头 三爪重量
(kg)		 参考图
HJ05 53 23 28 10 4 30.5 14 22.5 13.5 8.5 10 M8 6 3H-05 0.4 Fig.2
HJ06 67 31 35 12 5 40 20 26.6 17 11 12 M10 16 3H-06,3P-06 1.0 Fig.2
HJ08 86 35 51 14 5 31 25 18 19 13 12 M12 12 3H-08,3P-08 1.95 Fig.1
HJ10 101 40 54 16 5 43 30 17 19 13 13 M12 15 3H-10,3P-10 2.9 Fig.1
HJ12 103 50 52 21 5 62.5 30 40.5 25 17 17 M16 30 3H-12 2.65 Fig.2
HJ12-1 103 50 52 18 5 62.5 30 40.5 22 15 17 M14 30 3P-12 2.7 Fig.2
HJ15 149 62 86 22 8 63 43 43 32 21 20 M20 40 3H-15 9.4 Fig.1
HJ15-1 149 62 86 25.5 5 63 43 43 32 21 20 M20 40 3P-15 9.5 Fig.1

产品型号
