中实立置式二/三爪夹头
详情介绍
产品特点：
1、适合机床,铣床或切削中心机使用,有二爪及三爪两种形式.
2、VP-200型式所配对之卡盘规格及寸法与2P型式相同.
3、VP-300型式所配对之卡盘规格及寸法与3P型式相同.
型号规格：
| 型号\规格 | 活塞面积cm² | 爪行程(直径) mm |
最高使用压力 kgf/cm² |
重量kg | |
| 押侧 | 拉侧 | ||||
| VP-204 | 28.0 | 24.9 | 6.4 | 21 | 6.6 |
| VP-304 | 28.0 | 24.9 | 6.4 | 31.5 | 6.9 |
| VP-205 | 28.0 | 24.9 | 6.4 | 23.3 | 8.6 |
| VP-305 | 28.0 | 24.9 | 6.4 | 35 | 9.0 |
| VP-206 | 63.1 | 53.5 | 8.5 | 24 | 17.0 |
| VP-306 | 63.1 | 53.5 | 8.5 | 36 | 16.5 |
| VP-208 | 103.4 | 90.8 | 8.8 | 20 | 31.0 |
| VP-308 | 103.4 | 90.8 | 8.8 | 30 | 30.8 |
| VP-210 | 153.1 | 133.5 | 8.8 | 16 | 52.8 |
| VP-310 | 153.1 | 133.5 | 8.8 | 23 | 54.5 |

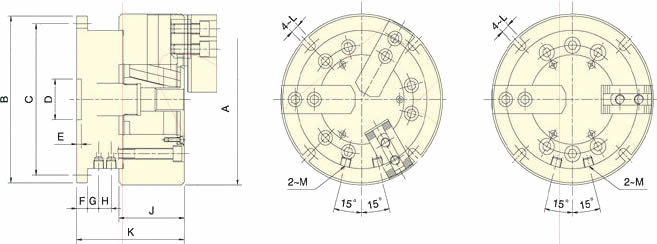

外形尺寸：
| 型号\寸法 | A | B | C | D H7 |
E | F | G | H | J | K | L | M |
| VP-204 | 110 | 146 | 130 | 30 | 4.5 | 12 | 12 | 8 | 52 | 92 | 9 | PT1/4 |
| VP-304 | 110 | 146 | 130 | 30 | 4.5 | 12 | 12 | 8 | 52 | 92 | 9 | PT1/4 |
| VP-205 | 135 | 146 | 130 | 30 | 4.5 | 12 | 12 | 8 | 55 | 95 | 9 | PT1/4 |
| VP-305 | 135 | 146 | 130 | 30 | 4.5 | 12 | 12 | 8 | 55 | 95 | 9 | PT1/4 |
| VP-206 | 165 | 178 | 160 | 40 | 5 | 12 | 15 | 12 | 74 | 125 | 11 | PT1/4 |
| VP-306 | 165 | 178 | 160 | 40 | 5 | 12 | 15 | 12 | 74 | 125 | 11 | PT1/4 |
| VP-208 | 210 | 205 | 186 | 40 | 5 | 14 | 15 | 16 | 85 | 140 | 11 | PT3/8 |
| VP-308 | 210 | 205 | 186 | 40 | 5 | 14 | 15 | 16 | 85 | 140 | 11 | PT3/8 |
| VP-210 | 254 | 248 | 225 | 50 | 6 | 17 | 20 | 17.5 | 89 | 176 | 13 | PT3/8 |
| VP-310 | 254 | 248 | 225 | 50 | 6 | 17 | 20 | 17.5 | 89 | 176 | 13 | PT3/8 |
