QC-6系列压力补偿型流量控制阀
详情介绍
产品特点
1、可与GQ叠加板组合成叠加式单向调速阀。
2、可与快慢速叠加板组成快慢速阀，因节流口采用薄壁小孔结构基本上保证流量与温度变化无关。
3、这类阀通常内装单向阀，以便反向自由流动。
4、旋转微调螺母即可调节流量大小，顺时针转动增大节流效果（通流口减小）。
5、流量（同型号有关）：1.5、6、11、16、24ℓ/min。
6、QC是带有压力补偿器的流量控制阀，即流量与压力变化无关。
2、可与快慢速叠加板组成快慢速阀，因节流口采用薄壁小孔结构基本上保证流量与温度变化无关。
3、这类阀通常内装单向阀，以便反向自由流动。
4、旋转微调螺母即可调节流量大小，顺时针转动增大节流效果（通流口减小）。
5、流量（同型号有关）：1.5、6、11、16、24ℓ/min。
6、QC是带有压力补偿器的流量控制阀，即流量与压力变化无关。

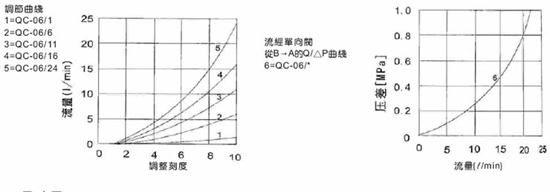

性能曲线
型号说明
| QC | -06 | -6 | V |
| 系列号码 | 通经 | 流量 | 不带单向阀 |
|
压力补偿流量阀 |
6通经 ISO/Cetop 03 |
1: 1.5 ℓ/min 6: 6ℓ/min 11: 11ℓ/min 16: 16ℓ/min 24: 24ℓ/min |
无标记：带单向阀 |
规格表
| 液压型号 | 带单向阀 不带单向阀 | ||||
| 阀型号 | QC-06/1 | QC-06/6 | QC-06/11 | QC-06/16 | QC-06/24 |
| 最大设定流量（I/min） | 1.5 | 6 | 11 | 16 | 24 |
| 最小设定流量（mI/min） | 50 | 50 | 50 | 50 | 50 |
| 单顶阀B—A最大流量（I/min） | 24 | 24 | 24 | 24 | 24 |
| 调节压差®P （MPa） | 0.3 | 0.3 | 0.5 | 0.65 | 0.8 |
| A最大流量 （I/min） | 24 | 24 | 24 | 24 | 24 |
| 最大压力 （MPa） | 25 | 25 | 25 | 25 | 25 |
性能曲线

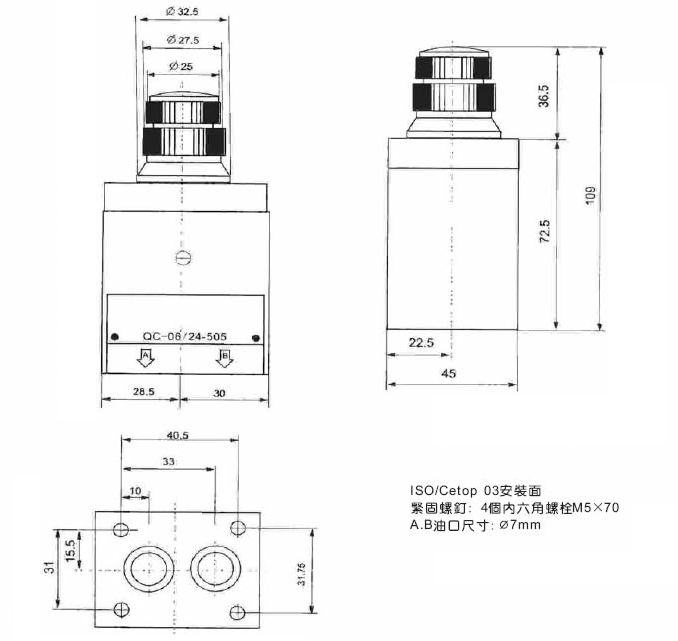

产品型号
