叠加式溢流阀
详情介绍
型号说明
| MB | P | -02 | -B | -M |
| 系列号码 | 控制油路 | 规格 | 压力调整范围 | 把手型式 |
| 叠加式溢流阀 | P： P油路 A： A油路 B： B油路 W： AB油路 |
01： 1/8" 02： 1/4" 03： 3/8" 06：3/4" |
请参照规格表 | H： 内六角螺栓 M： 塑胶把手 06仅用内六角螺栓 |
规格表
| 型号 | 最大流量 ℓ/min |
压力调整范围 MPa |
最高使用压力 MPa |
重量Kg |
| MBP-01 | 01：2 02: 40 03: 80 06: 200 |
B: 0.7∼7 C: 3.5∼14 H: 7.0∼22 |
25 | 1.5 |
| MBP-02 | 25 | |||
| MBP-03 | 25 | 3.3 | ||
| MBP-06 | 25 | 11.5 | ||
| MBA-01 | 25 | 1.2 | ||
| MBA-02 | 25 | 1.5 | ||
| MBA-03 | 25 | 3.3 | ||
| MBA-06 | 25 | 11.5 | ||
| MBB-01 | 25 | 1.2 | ||
| MBB-02 | 25 | 1.4 | ||
| MBB-03 | 25 | 3.3 | ||
| MBB-06 | 25 | 11.5 | ||
| MBW-01 | 25 | 1.2 | ||
| MBW-02 | 25 | 2.3 | ||
| MBW-03 | 25 | 3.9 |

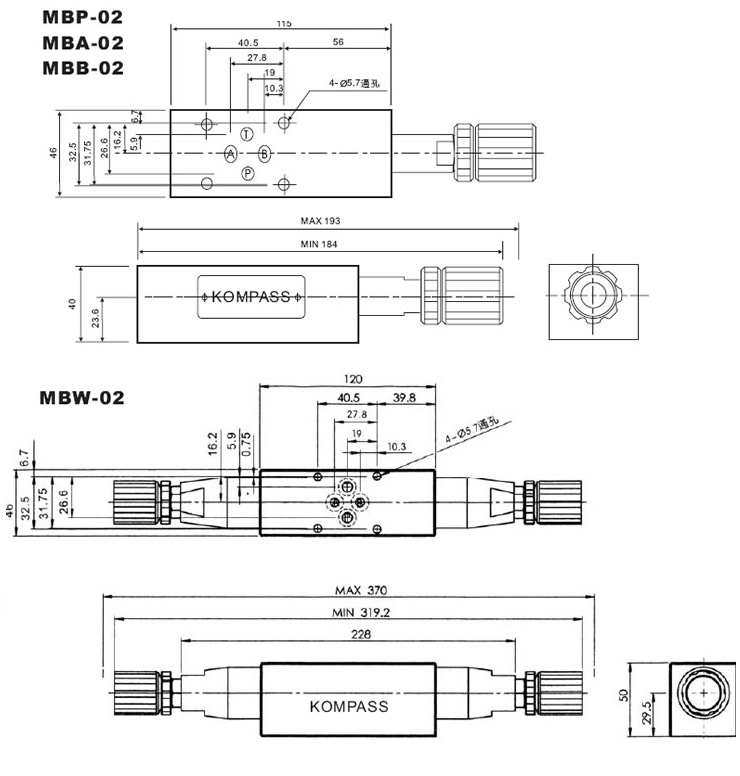

尺寸图

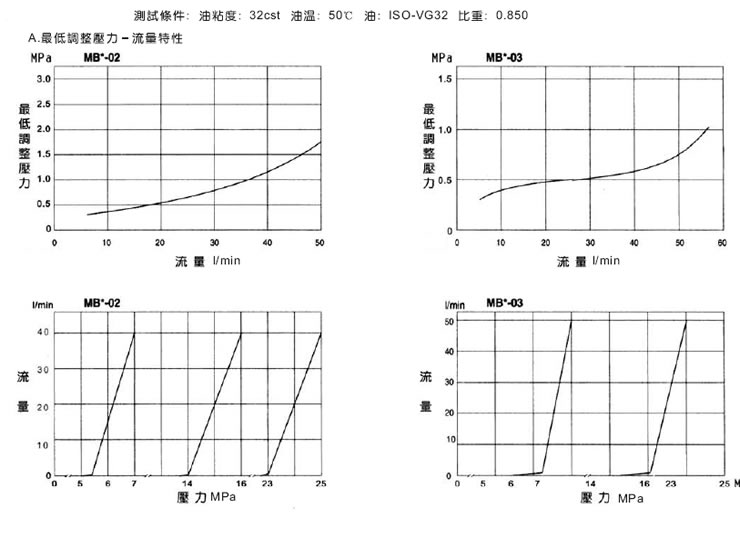

性能曲线图
产品型号
