叠加式单向节流阀
详情介绍
型号说明
| MS | W | -03 | -X |
| 系列号码 | 控制油路 | 规格 |
控制方向 |
| 叠加式单向节流阀 |
A： A油路 W： A，B油路 |
02： 1/4" 03： 3/8" 04：1/2" 06：3/4" |
X：出口流量控制 Y：入口流量控制 |
规格表
| 型号 | 最大流量 ℓ/min |
最高使用压力 MPa |
重量Kg |
| MSA-02 | 02：40 03：80 04：200 06：200 |
25 | 1.1 |
| MSA-03 | 25 | 2.6 | |
| MSA-04 | 25 | 5.5 | |
| MSA-06 | 25 | 12 | |
| MSB-02 | 25 | 1.1 | |
| MSB-03 | 25 | 2.6 | |
| MSB-04 | 25 | 5.5 | |
| MSB-06 | 25 | 12 | |
| MSW-02 | 25 | 1.3 | |
| MSW-03 | 25 | 2.8 | |
| MSW-04 | 25 | 5.5 | |
| MSW-06 | 25 | 12.2 |

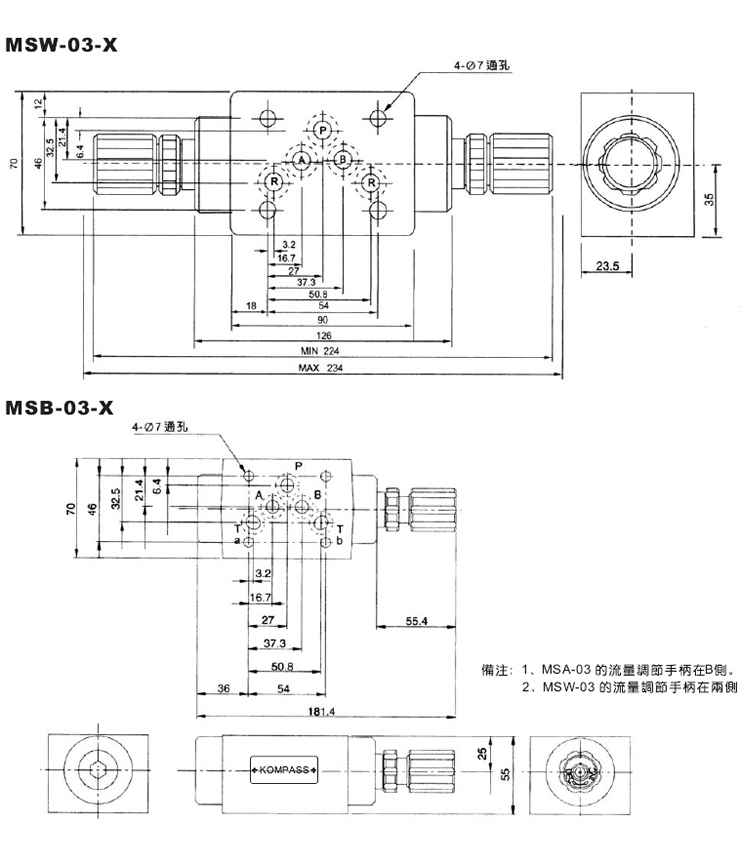

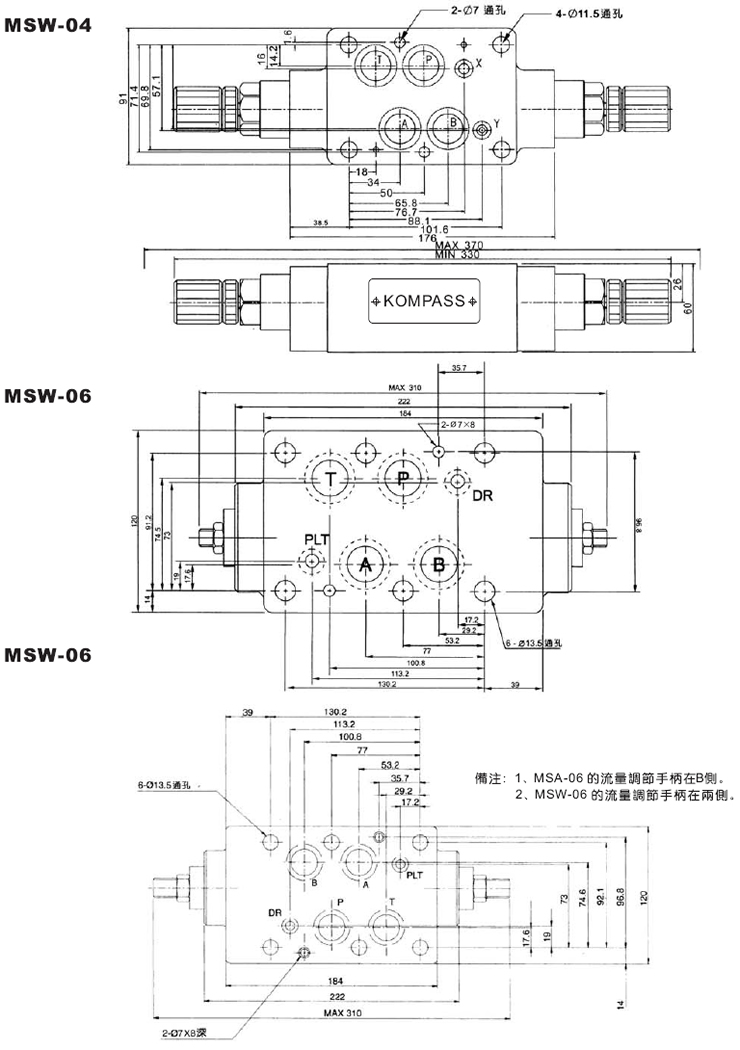

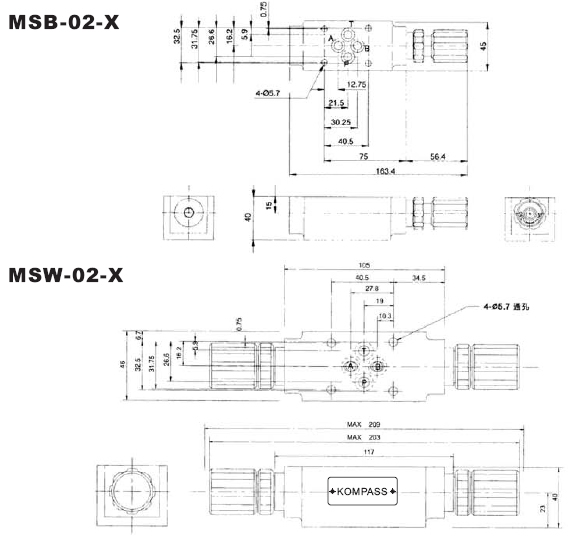

尺寸图

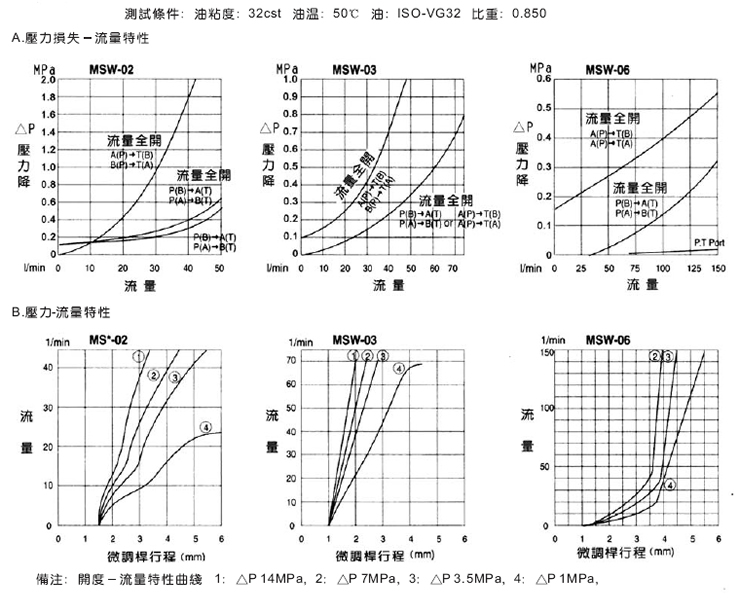

性能曲线
产品型号
